Introdução
Trabalhar com veículos, motores e componentes pesados exige equipamentos adequados tanto para movimentar quanto para sustentar cargas. Entre os mais utilizados em oficinas mecânicas estão o guincho hidráulico e os cavaletes.
Apesar de serem encontrados no mesmo ambiente de trabalho, esses equipamentos possuem funções diferentes. O guincho hidráulico é utilizado principalmente para elevar e movimentar cargas, enquanto os cavaletes são destinados a sustentar uma carga que já foi elevada.
Além de escolher o equipamento correto para cada aplicação, é fundamental respeitar sua capacidade de carga. Utilizar um guincho acima do limite permitido, trabalhar com a lança em uma posição inadequada ou apoiar um veículo incorretamente sobre cavaletes pode comprometer a estabilidade e aumentar o risco de acidentes.
Neste guia sobre guincho hidráulico e cavaletes, você entenderá como funciona a capacidade de carga, quais são as diferenças entre esses equipamentos e quais cuidados devem ser adotados para trabalhar com mais segurança na oficina.
O que são guincho hidráulico e cavaletes?

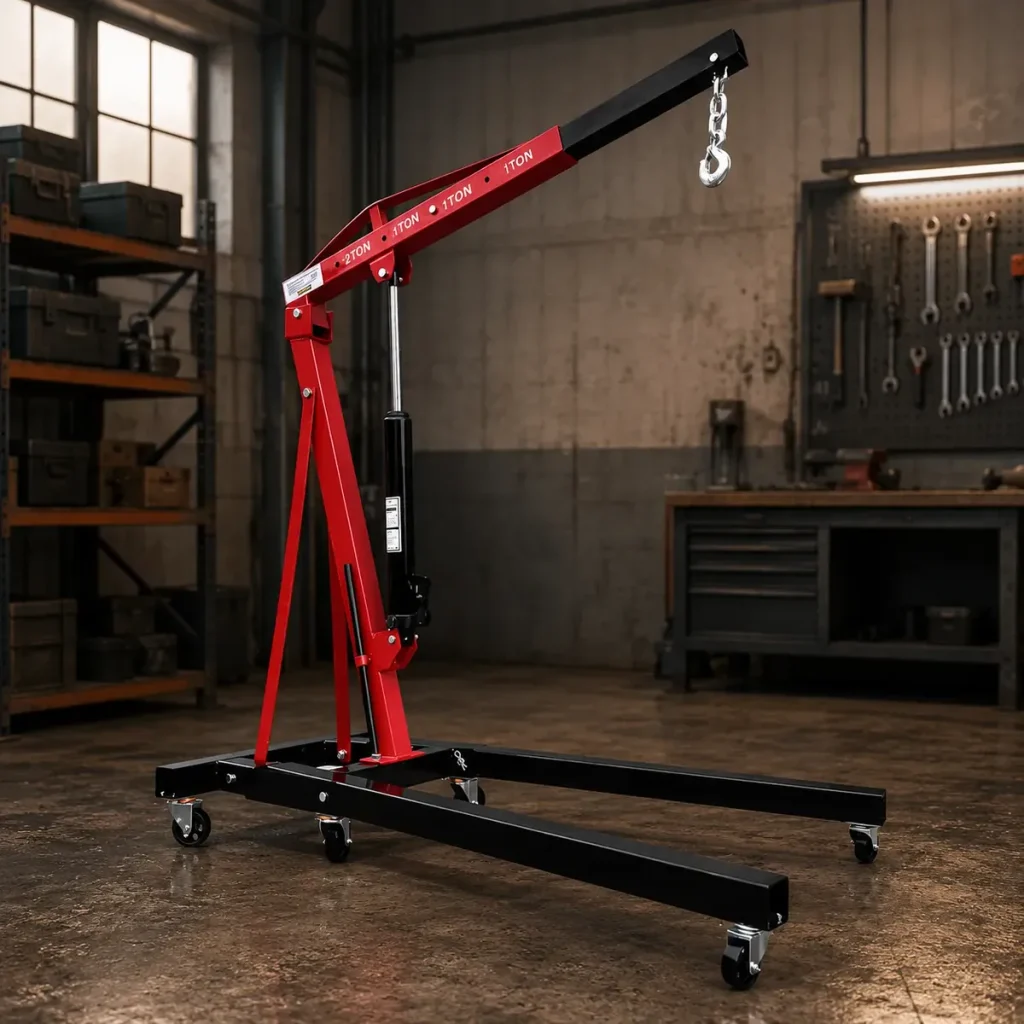

Guincho hidráulico
O guincho hidráulico, também conhecido em algumas aplicações como guincho girafa, utiliza um sistema hidráulico para elevar cargas com menor esforço do operador.
Em oficinas mecânicas, sua utilização é bastante associada à retirada, instalação e movimentação de motores. Dependendo do modelo e das especificações do fabricante, também pode ser utilizado para movimentar outros componentes pesados.
Um guincho hidráulico normalmente possui:
- estrutura metálica;
- sistema hidráulico;
- braço ou lança;
- gancho;
- corrente ou elemento de sustentação;
- rodas para movimentação;
- pontos de regulagem, dependendo do modelo.
Na Casa dos Parafusos, é possível encontrar diferentes modelos na categoria de guinchos hidráulicos.
Cavaletes de apoio
O cavalete possui outra função. Ele não é destinado a realizar a elevação inicial do veículo, mas a sustentar a carga depois que ela foi elevada por um equipamento apropriado.
Em uma manutenção na parte inferior de um automóvel, por exemplo, o veículo pode ser elevado com um macaco ou equipamento adequado e posteriormente apoiado sobre cavaletes posicionados nos pontos recomendados pelo fabricante do veículo.
O Cavalete para Veículos 2 Toneladas – SATA-STAE5825L, por exemplo, possui estrutura em aço soldado, regulagem de altura e sistema de travamento. Para esse modelo, o fabricante orienta a utilização em pares e sobre superfícies planas e rígidas.
Também é possível consultar diferentes opções na categoria de cavaletes de apoio da Casa dos Parafusos.
Qual é a diferença entre elevar e sustentar uma carga?
Entender essa diferença é essencial para utilizar cada equipamento corretamente.
Elevar uma carga significa retirá-la de sua posição inicial e movimentá-la verticalmente. Essa é uma função realizada por equipamentos como guinchos hidráulicos, macacos e elevadores apropriados.
Sustentar uma carga significa mantê-la apoiada e estável depois da elevação. Essa é justamente uma das principais funções dos cavaletes.
Por isso, guinchos e cavaletes não devem ser considerados equipamentos intercambiáveis.
Uma carga mantida pelo guincho continua sendo uma carga suspensa. A área ao redor deve permanecer controlada e pessoas não devem permanecer diretamente abaixo dela.
No caso de um veículo elevado para manutenção, os cavaletes devem assumir corretamente o apoio antes do início do trabalho na região inferior, seguindo sempre os procedimentos definidos pelos fabricantes do veículo e dos equipamentos utilizados.
Como funciona a capacidade de carga de um guincho hidráulico?
A capacidade nominal representa o limite de carga para o qual o equipamento foi projetado dentro das condições estabelecidas pelo fabricante.
Um guincho identificado como sendo de 1 tonelada, por exemplo, não deve ser automaticamente utilizado em qualquer situação envolvendo uma carga de até 1.000 kg sem analisar também sua configuração de uso.
Isso acontece principalmente porque determinados guinchos possuem braços ou lanças reguláveis.
A posição do braço pode alterar a capacidade
Quanto maior a extensão da lança, maior pode ser o esforço exercido sobre a estrutura do equipamento. Por isso, determinados modelos apresentam capacidades diferentes conforme a posição escolhida para o braço.
Isso significa que a capacidade máxima indicada comercialmente no equipamento pode corresponder somente a uma configuração específica.
Antes de iniciar qualquer movimentação, consulte as marcações existentes no equipamento e o manual do fabricante para identificar a capacidade permitida naquela posição.
Exemplo: Guincho Hidráulico 1T Bovenau G1000E
O Guincho Hidráulico 1T – Bovenau-G1000E possui capacidade nominal informada de 1.000 kg e é indicado para operações como levantamento e movimentação de motores.
O modelo conta com braço regulável, prolongador, gancho com trava de segurança, corrente galvanizada e rodas de ferro.
Características como alcance e posição da lança precisam ser consideradas junto da capacidade de carga. Por isso, não escolha um guincho observando apenas a quantidade de toneladas indicada no nome do equipamento.
Como funciona a capacidade de carga dos cavaletes?
Nos cavaletes, a capacidade nominal representa o limite definido pelo fabricante para sustentar uma carga nas condições previstas de utilização.
Existem cavaletes com diferentes capacidades, alturas e sistemas de regulagem. A escolha deve considerar principalmente o veículo ou equipamento que será apoiado.
Existe também um cuidado importante: não se deve simplesmente somar a capacidade de dois cavaletes e concluir que o conjunto automaticamente suporta o dobro do valor informado.
A forma correta de interpretar a capacidade depende da especificação do fabricante, pois ela pode ser indicada por unidade ou pelo conjunto.
Antes da utilização, confira:
- capacidade indicada pelo fabricante;
- quantidade de cavaletes prevista para o trabalho;
- faixa de regulagem de altura;
- sistema de travamento;
- pontos corretos de apoio;
- condição estrutural do equipamento;
- orientações do fabricante.
No caso do Cavalete para Veículos SATA STAE5825L comercializado pela Casa dos Parafusos, a capacidade informada é de 2 toneladas e sua altura é ajustável. O fabricante também orienta a utilização do equipamento em pares.
Principais aplicações do guincho hidráulico
1. Retirada de motores
Uma das aplicações mais conhecidas do guincho hidráulico é a retirada do motor do compartimento do veículo durante manutenções ou substituições.
2. Instalação de motores
O equipamento também ajuda a posicionar o motor durante sua instalação, permitindo realizar movimentos controlados dentro dos limites especificados pelo fabricante.
3. Movimentação de componentes pesados
Dependendo das características e especificações do modelo, o guincho também pode auxiliar na movimentação de componentes mecânicos pesados dentro da oficina.
Nunca utilize o equipamento em uma aplicação não prevista pelo fabricante.
Principais aplicações dos cavaletes
1. Manutenção na parte inferior do veículo
Depois que o veículo é corretamente elevado, os cavaletes podem ser posicionados nos pontos de apoio recomendados para permitir determinados serviços na região inferior.
2. Serviços em rodas e suspensão
Também podem ser utilizados durante manutenções que exigem manter determinada parte do veículo elevada, desde que o posicionamento e a capacidade estejam de acordo com as especificações técnicas.
3. Apoio durante serviços mecânicos
Os cavaletes ajudam a manter o veículo sustentado durante serviços mais demorados, evitando que o equipamento utilizado originalmente para realizar a elevação seja tratado como único ponto de sustentação.
Guincho hidráulico e cavaletes podem ser usados juntos?
Guinchos e cavaletes podem fazer parte da mesma estrutura de uma oficina, mas normalmente realizam tarefas diferentes.
O guincho hidráulico é especialmente útil para:
- retirada de motores;
- instalação de motores;
- elevação de componentes pesados;
- posicionamento de peças durante determinadas manutenções;
- movimentação de cargas previstas pelo fabricante.
Os cavaletes automotivos são utilizados principalmente para:
- sustentar veículos elevados;
- auxiliar em serviços de rodas e suspensão;
- permitir determinados trabalhos na parte inferior do veículo;
- manter o veículo apoiado durante procedimentos mecânicos compatíveis.
O guincho destinado à movimentação de motores não deve ser improvisado como substituto de um macaco ou elevador automotivo quando essa utilização não estiver prevista pelo fabricante.
Como escolher a capacidade correta?
1. Descubra o peso da carga
Antes de escolher qualquer equipamento, determine o peso da carga que será elevada ou sustentada.
Para motores e componentes, consulte informações técnicas confiáveis. No caso de veículos, utilize os dados fornecidos pelo fabricante.
2. Não ultrapasse a capacidade nominal
A capacidade informada pelo fabricante representa um limite de operação. Nunca utilize um equipamento cuja capacidade seja inferior à carga.
Também não escolha o equipamento somente por uma estimativa visual do peso.
3. Confira a posição do braço do guincho
Nos guinchos com braço regulável, verifique a capacidade correspondente à posição utilizada.
Em determinados modelos, aumentar o alcance do braço reduz a capacidade de carga disponível.
4. Avalie altura e alcance
Capacidade não é o único critério.
O guincho precisa alcançar adequadamente o componente que será movimentado. Já o cavalete precisa apresentar uma faixa de regulagem de altura compatível com o veículo e o serviço.
5. Verifique a estabilidade
A base do equipamento precisa permanecer estável durante toda a operação.
Os cavaletes devem ser utilizados sobre superfícies firmes, planas e compatíveis com a orientação do fabricante. Pisos inclinados, frágeis ou irregulares podem prejudicar a estabilidade e a distribuição da carga.
Cuidados de segurança ao utilizar guinchos hidráulicos
Antes de iniciar o trabalho, faça uma inspeção visual do equipamento.
Observe principalmente:
- estrutura;
- rodas;
- pinos;
- parafusos;
- correntes;
- gancho;
- sistema de trava;
- braço e prolongador;
- sinais de vazamento no sistema hidráulico.
Não utilize o equipamento se houver deformações, trincas, peças soltas, vazamentos ou outros danos que possam comprometer seu funcionamento.
A carga deve permanecer equilibrada e corretamente presa. Durante a movimentação, evite movimentos bruscos que possam provocar balanço excessivo.
Também nunca ultrapasse a capacidade correspondente à configuração utilizada e mantenha pessoas afastadas da região localizada diretamente abaixo da carga suspensa.
Cuidados de segurança ao utilizar cavaletes
Os cavaletes também devem ser inspecionados antes da utilização.
Confira:
- estado da base;
- pontos de solda;
- sistema de regulagem;
- pinos e travas;
- barra ou superfície de apoio;
- presença de deformações ou trincas.
O equipamento deve ficar sobre uma superfície rígida, plana e estável.
Utilize também os pontos de apoio indicados pelo fabricante do veículo. Um posicionamento incorreto pode prejudicar a estabilidade e ainda danificar componentes da carroceria ou do chassi.
Depois de posicionar os cavaletes, transfira a carga de maneira controlada para os apoios e confirme que o conjunto está estável antes de iniciar o trabalho.
Nunca trabalhe sob um veículo antes de garantir que ele esteja corretamente sustentado.
Por que utilizar cavaletes em vez de confiar somente no macaco?
O macaco hidráulico possui como função principal realizar a elevação do veículo.
Quando o serviço exige que o automóvel permaneça elevado, os cavaletes fornecem pontos apropriados de sustentação, desde que sejam utilizados conforme as orientações dos fabricantes.
Essa divisão ajuda a entender a função dos equipamentos:
- Macaco ou elevador: realiza a elevação do veículo.
- Cavalete: mantém o veículo apoiado.
- Guincho hidráulico: eleva e movimenta cargas específicas, como motores e componentes compatíveis.
Cada equipamento deve ser utilizado somente nas aplicações previstas pelo respectivo fabricante.
Erros comuns ao utilizar guincho hidráulico e cavaletes
- Escolher o equipamento somente pelo tamanho.
- Não confirmar o peso da carga.
- Ultrapassar a capacidade nominal.
- Considerar que a capacidade máxima do guincho é igual em todas as posições da lança.
- Improvisar extensões no braço do guincho.
- Utilizar correntes ou acessórios inadequados.
- Movimentar uma carga desequilibrada.
- Permanecer diretamente abaixo de uma carga suspensa.
- Utilizar cavaletes em pisos inclinados ou irregulares.
- Apoiar o cavalete em um ponto inadequado do veículo.
- Deixar de acionar corretamente pinos ou sistemas de trava.
- Utilizar equipamentos deformados ou danificados.
- Assumir que dois cavaletes automaticamente dobram a capacidade nominal informada.
- Trabalhar sob um veículo sustentado somente pelo equipamento utilizado para realizar a elevação.
Se existir qualquer dúvida sobre capacidade, montagem, posicionamento ou aplicação, interrompa o trabalho e consulte o manual do fabricante.
O que observar antes de comprar um guincho hidráulico?
Capacidade de carga
Escolha uma capacidade compatível com os motores, componentes e demais cargas previstas para a rotina da oficina.
Alcance do braço
Verifique o comprimento da lança e suas possibilidades de regulagem.
Capacidade conforme a regulagem
Confira se o fabricante estabelece diferentes limites de carga para cada posição do braço.
Altura de elevação
Analise se o equipamento alcança a altura necessária para a aplicação.
Dimensões da base
A estrutura precisa ser adequada ao espaço disponível e permitir posicionamento estável.
Rodas
São especialmente importantes quando a carga precisa ser movimentada dentro da oficina.
Gancho e sistema de segurança
Confira as características, travas e demais especificações informadas pelo fabricante.
O que observar antes de comprar cavaletes?
Capacidade nominal
Deve ser compatível com o veículo ou carga conforme a especificação do fabricante.
Altura mínima e máxima
A faixa de regulagem precisa atender ao tipo de serviço realizado.
Sistema de trava
Observe como o mecanismo de regulagem é bloqueado durante o uso.
Base
A geometria e construção precisam fornecer apoio adequado dentro das condições previstas pelo fabricante.
Construção
Confira materiais, soldas, acabamento e demais especificações técnicas do produto.
Na Casa dos Parafusos, você pode comparar diferentes opções de guinchos hidráulicos e cavaletes de apoio antes de escolher o equipamento mais adequado para sua oficina.
Comparação direta entre guincho hidráulico e cavaletes
Guincho hidráulico
- Utilizado para elevar e movimentar cargas.
- Muito utilizado na retirada e instalação de motores.
- Pode possuir braço com diferentes posições de regulagem.
- A capacidade pode variar conforme a configuração do equipamento.
- A carga precisa permanecer corretamente presa e equilibrada.
Cavaletes
- Utilizados para sustentar uma carga já elevada.
- Muito utilizados durante manutenções automotivas.
- Possuem diferentes capacidades e faixas de altura.
- Devem ser posicionados em pontos adequados do veículo.
- Precisam ficar sobre piso firme, plano e estável.
Conclusão
O guincho hidráulico e os cavaletes desempenham funções diferentes dentro da oficina, mas ambos exigem atenção à capacidade de carga e às condições de utilização.
O guincho hidráulico é utilizado principalmente para elevar e movimentar motores e outros componentes compatíveis com sua aplicação. Nos modelos com braço regulável, é fundamental verificar a capacidade correspondente à posição utilizada.
Já os cavaletes são destinados a sustentar cargas depois da elevação. Eles precisam ser posicionados corretamente, utilizados sobre superfícies adequadas e sempre dentro dos limites estabelecidos pelo fabricante.
Por isso, não considere somente a quantidade de toneladas indicada no nome do produto. Analise também altura, alcance, regulagem, sistema de trava, configuração do equipamento, peso da carga e recomendações de segurança.
Na Casa dos Parafusos, você encontra guinchos hidráulicos para diferentes necessidades de oficina e cavaletes de apoio com diferentes capacidades. Confira as especificações de cada produto e escolha o equipamento certo para quem resolve e realiza.
